Jak przeprowadzić badania nieniszczące części odlewanych ciśnieniowo?

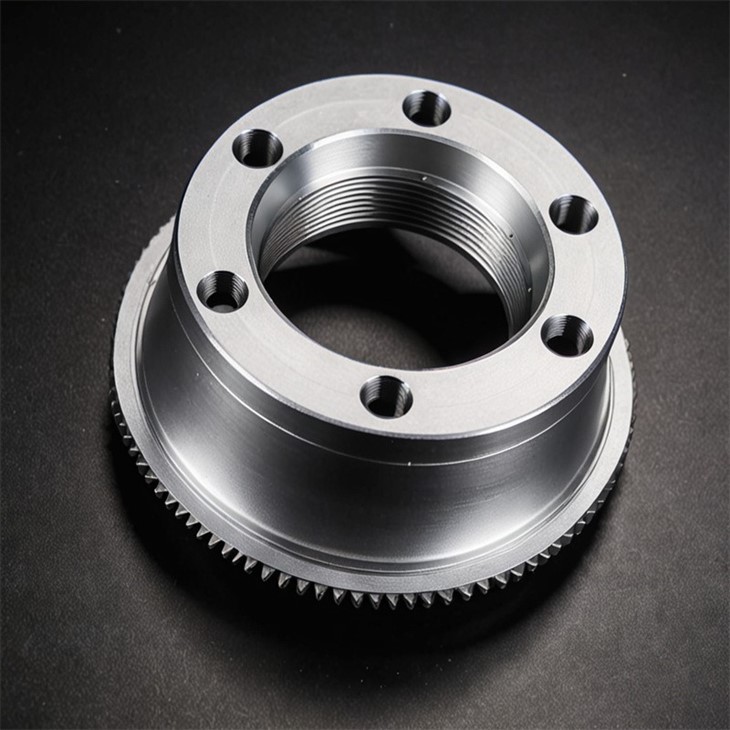

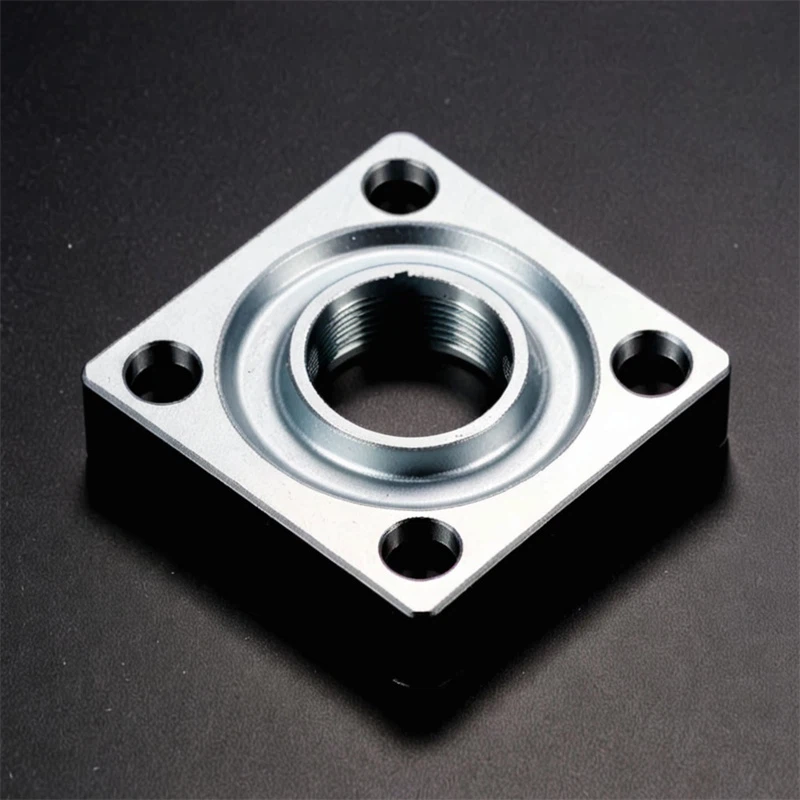

Badania nieniszczące (NDT) to kluczowy proces w branży odlewów ciśnieniowych, zapewniający jakość i integralność części odlewanych ciśnieniowo, bez powodowania ich uszkodzeń. Jako dostawca odlewów ciśnieniowych rozumiemy znaczenie badań NDT w dostarczaniu naszym klientom produktów wysokiej jakości. Na tym blogu omówimy różne metody przeprowadzania badań nieniszczących części odlewanych ciśnieniowo, podkreślając ich znaczenie i to, jak wpływają na ogólną jakość naszych produktów.Usługi odlewania ciśnieniowego pod wysokim ciśnieniem,Usługi odlewania ciśnieniowego aluminium, IUsługi odlewania cynku.

Znaczenie badań nieniszczących w odlewnictwie ciśnieniowym

Części odlewane ciśnieniowo są wykorzystywane w wielu gałęziach przemysłu, w tym w przemyśle motoryzacyjnym, lotniczym, elektronicznym i dóbr konsumpcyjnych. Części te często muszą spełniać rygorystyczne normy jakości i wymagania dotyczące wydajności. Badania nieniszczące odgrywają kluczową rolę w zapewnieniu, że części odlewane ciśnieniowo są wolne od wad, takich jak pęknięcia, porowatość, wtrącenia i inne wady wewnętrzne, które mogłyby zagrozić ich funkcjonalności i trwałości.

Wykrywając wady na wczesnym etapie procesu produkcyjnego, badania NDT pomagają nam uniknąć kosztownych przeróbek, złomowania i wycofania produktu. Pozwala nam także zachować stałą jakość i niezawodność, co jest niezbędne w budowaniu długotrwałych relacji z naszymi klientami. Dodatkowo badania NDT mogą dostarczyć cennych informacji na temat właściwości materiałów i procesów produkcyjnych, umożliwiając nam optymalizację naszych metod produkcji i poprawę ogólnej jakości naszych części odlewanych ciśnieniowo.

Typowe metody badań nieniszczących części odlewanych ciśnieniowo

Dostępnych jest kilka metod badań nieniszczących części odlewanych ciśnieniowo, każda ma swoje zalety i ograniczenia. Wybór metody testowania zależy od różnych czynników, takich jak rodzaj wykrywanej wady, rozmiar i kształt części, właściwości materiału oraz wymagany poziom czułości. Oto niektóre z najczęściej stosowanych metod NDT w branży odlewów ciśnieniowych:

Kontrola wizualna

Kontrola wzrokowa jest najprostszą i najbardziej podstawową formą badań nieniszczących. Polega na badaniu powierzchni odlewu pod kątem widocznych defektów, takich jak pęknięcia, porowatość, chropowatość powierzchni i różnice wymiarowe. Kontrolę wzrokową można przeprowadzić gołym okiem lub przy pomocy szkieł powiększających, mikroskopów lub innych przyrządów optycznych.

Kontrola wzrokowa to szybki i opłacalny sposób wykrywania wad powierzchni, ma jednak ograniczenia. Może nie być w stanie wykryć defektów wewnętrznych lub defektów ukrytych pod powierzchnią. Dlatego oględziny wizualne są często stosowane w połączeniu z innymi metodami NDT, aby zapewnić bardziej kompleksową ocenę części odlewanej ciśnieniowo.

Badanie penetracyjne cieczy (LPT)

Badanie penetrantem cieczy, znane również jako badanie penetrantem barwnika, jest szeroko stosowaną metodą NDT do wykrywania uszkodzeń powierzchniowych części odlewanych ciśnieniowo. Proces polega na nałożeniu ciekłego środka penetrującego na powierzchnię części, umożliwiając mu przedostanie się do wszelkich pęknięć lub porów powierzchni. Po określonym czasie przebywania nadmiar penetranta jest usuwany i nakładany jest wywoływacz, który wyciąga penetrant z defektów i uwidacznia je.

LPT jest czułą i niezawodną metodą wykrywania wad powierzchniowych, wymaga jednak starannego przygotowania i obsługi części. Przed nałożeniem penetranta część musi być czysta i wolna od zanieczyszczeń, a proces testowania musi zostać przeprowadzony w kontrolowanym środowisku, aby zapewnić dokładne wyniki.

Badanie cząstek magnetycznych (MPT)

Badanie magnetyczno-proszkowe to nieniszcząca metoda badawcza stosowana do wykrywania defektów powierzchniowych i przypowierzchniowych w materiałach ferromagnetycznych, takich jak żelazo, nikiel i kobalt. Proces polega na namagnesowaniu odlewanej części i nałożeniu cząstek magnetycznych na powierzchnię. Jeśli w części występuje defekt, pole magnetyczne zostanie zniekształcone, co spowoduje gromadzenie się cząstek magnetycznych w miejscu defektu, czyniąc go widocznym.

MPT to szybka i skuteczna metoda wykrywania defektów powierzchniowych i przypowierzchniowych w materiałach ferromagnetycznych. Jest stosunkowo niedrogi i można go stosować na częściach o różnych rozmiarach i kształtach. Jednakże ogranicza się do materiałów ferromagnetycznych i może nie być w stanie wykryć defektów głębszych niż kilka milimetrów pod powierzchnią.

Badania ultradźwiękowe (UT)

Badania ultradźwiękowe to nieniszcząca metoda badań wykorzystująca fale dźwiękowe o wysokiej częstotliwości do wykrywania wewnętrznych defektów części odlewanych ciśnieniowo. Proces polega na nałożeniu na powierzchnię detalu przetwornika ultradźwiękowego, który emituje w głąb materiału fale dźwiękowe o wysokiej częstotliwości. Jeśli w części występuje defekt, fale dźwiękowe zostaną odbite od miejsca defektu, a odbite fale można wykryć i przeanalizować w celu określenia rozmiaru, lokalizacji i rodzaju defektu.

Badania ultradźwiękowe to czuła i wszechstronna metoda wykrywania wad wewnętrznych w częściach odlewanych ciśnieniowo. Można go stosować do wykrywania szerokiego zakresu defektów, w tym pęknięć, porowatości, wtrąceń i innych wad wewnętrznych. Wymaga to jednak specjalistycznego sprzętu i przeszkolonych operatorów, a na wyniki mogą wpływać takie czynniki, jak właściwości materiału, kształt i rozmiar części oraz obecność chropowatości powierzchni lub innych nieregularności.

Badania radiograficzne (RT)

Badania radiograficzne to nieniszcząca metoda badań wykorzystująca promienie rentgenowskie lub gamma do stworzenia obrazu wewnętrznej struktury części odlewanej ciśnieniowo. Proces polega na umieszczeniu części pomiędzy źródłem promieniowania a detektorem i wystawieniu jej na działanie promieniowania. Promieniowanie przechodzi przez część i jest pochłaniane przez materiał, tworząc obraz na detektorze. Obraz można następnie przeanalizować w celu wykrycia defektów wewnętrznych, takich jak pęknięcia, porowatość, wtrącenia i inne wady wewnętrzne.

Badania radiograficzne to skuteczna i dokładna metoda wykrywania defektów wewnętrznych w częściach odlewanych ciśnieniowo. Może dostarczyć szczegółowych informacji o rozmiarze, kształcie i lokalizacji defektów, a także może zostać wykorzystany do wykrywania defektów w częściach o skomplikowanych kształtach i materiałach o różnej gęstości. Jednakże badania radiograficzne wymagają specjalistycznego sprzętu i przeszkolonych operatorów, a także wiążą się z wykorzystaniem promieniowania jonizującego, które może być niebezpieczne dla zdrowia ludzkiego, jeśli nie jest odpowiednio kontrolowane.

Wdrażanie badań nieniszczących w naszym procesie odlewania ciśnieniowego

Jako dostawca odlewów ciśnieniowych wdrożyliśmy kompleksowy program badań nieniszczących, aby zapewnić jakość i integralność naszych części odlewanych ciśnieniowo. Nasz program badań nieniszczących obejmuje połączenie kontroli wizualnej, badań penetracyjnych cieczy, badań cząstek magnetycznych, badań ultradźwiękowych i badań radiograficznych, w zależności od specyficznych wymagań każdej części.

Przed rozpoczęciem procesu produkcyjnego przeprowadzamy dokładny przegląd projektu i specyfikacji części w celu ustalenia odpowiednich metod NDT i kryteriów kontroli. Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich wymagania i oczekiwania dotyczące jakości oraz opracować dostosowany plan badań NDT, który spełnia ich specyficzne potrzeby.

W trakcie procesu produkcyjnego dokonujemy regularnych kontroli wizualnych w celu wykrycia ewentualnych wad powierzchniowych lub odchyleń wymiarowych. Stosujemy również badania penetracyjne cieczy i badania cząstek magnetycznych w celu wykrycia uszkodzeń powierzchniowych w krytycznych obszarach części. W przypadku wad wewnętrznych stosujemy badania ultradźwiękowe i badania radiograficzne, aby upewnić się, że część spełnia wymagane standardy jakości.

Po zakończeniu procesu NDT przekazujemy naszym klientom szczegółowy raport z przeglądu, który zawiera wyniki badań, wszelkie wykryte wady oraz zalecenia dotyczące działań naprawczych. Prowadzimy również kompleksową bazę danych kontroli jakości, która pozwala śledzić historię kontroli każdej części i identyfikować wszelkie trendy lub wzorce, które mogą wskazywać na potencjalne problemy z jakością.

Wniosek

Badania nieniszczące są istotną częścią naszego procesu odlewania ciśnieniowego. Pomaga nam to zapewnić jakość i integralność naszych części odlewanych ciśnieniowo, spełniać rygorystyczne wymagania naszych klientów i utrzymywać naszą reputację jako niezawodnego i wysokiej jakości dostawcy odlewów ciśnieniowych. Dzięki połączeniu kontroli wizualnej, badań penetracyjnych, badań cząstek magnetycznych, badań ultradźwiękowych i badań radiograficznych jesteśmy w stanie wykryć i wyeliminować wady na wczesnym etapie procesu produkcyjnego, redukując koszty i poprawiając wydajność.

Jeśli szukasz niezawodnego dostawcy odlewów ciśnieniowych, który może dostarczyć wysokiej jakości części odlewane pod ścisłą kontrolą jakości i badaniami nieniszczącymi, chętnie omówimy Twoje wymagania. Skontaktuj się z nami już dziś, aby rozpocząć rozmowę na temat Twojego kolejnego projektu odlewu ciśnieniowego.
